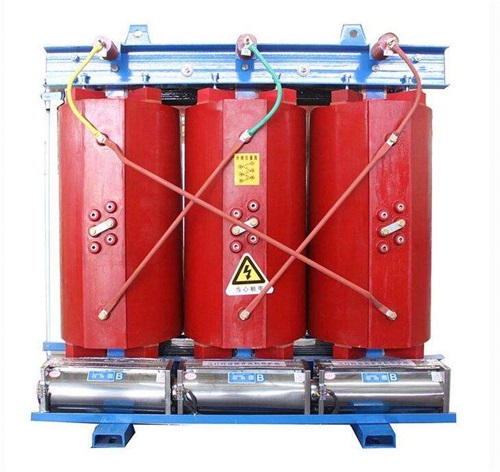

3150KVA干式變壓器規格

變壓器型號：3150KVA

變壓器規格：3150KVA

介紹摘要：　　干式變壓器的部件和部位是比較多的，而為重要的一種就是干式變壓器的鐵芯，它是干式變壓器的心臟。干式變壓器的運行離不開每一個部件的性能發揮和作用。　　干式變壓器結構特點:：　　1.鐵芯　　采用優質冷軋晶粒取向硅鋼片，鐵芯硅鋼片采用45度全斜接縫，使磁通沿著硅鋼片接縫方向通過。　　2.繞組有以下幾種：　　(1)纏繞式; 　　(2)環

咨詢熱線：137-0635-4419

產品詳情：

　　干式變壓器的部件和部位是比較多的，而為重要的一種就是干式變壓器的鐵芯，它是干式變壓器的心臟。干式變壓器的運行離不開每一個部件的性能發揮和作用。

　　干式變壓器結構特點:：

　　1.鐵芯

　　采用優質冷軋晶粒取向硅鋼片，鐵芯硅鋼片采用45度全斜接縫，使磁通沿著硅鋼片接縫方向通過。

　　2.繞組有以下幾種：

　　(1)纏繞式;

　　(2)環氧樹脂加石應砂填充澆注;

　　(3)玻璃纖維增強環氧樹脂澆注(即薄絕緣結構) ;

　　(4)多股玻璃絲浸漬環氧樹脂纏繞式;

　　(一般多采用3,因為它能有效的防止澆注的樹脂開裂,提高了設備的可靠性) 。

　　3.高壓繞組

　　一般采用多層圓筒式或多層分段式結構。

　　4.低壓繞組

　　一般采用層式或箔式結構。

　　干式變壓器形式：

　　1.開啟式。是一種常用的形式，其器身與大氣直接接觸，適應于比較干燥而潔凈的室內，(環境溫度20度時，相對濕度不應超過85%)，一般有空氣自冷和風冷兩種冷卻方式。

　　2.封閉式。器身處在封閉的外殼內，與大氣不直接接觸.(由于密封、散熱條件差，主要用于礦用它屬于是防爆型的) 。

　　3.澆注式。用環氧樹脂或其它樹脂澆注作為主絕緣，它結構簡單、體積小，適用于較小容量的變壓器。
