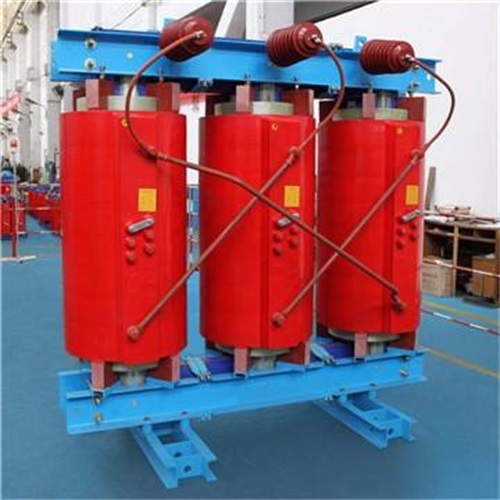

SCB11-1000KVA/10KV/0.4KV干式變壓器

變壓器型號：SCB11-1000KVA/10KV/0.4KV

變壓器規格：SCB11-1000KVA/10KV/0.4KV

介紹摘要：　　(1)對于630KVA/10KV系統，由于設備絕緣水平按線電壓考慮對于設備造價影響不大，為了提高供電可靠性，一般均采用中性點不接地或經消弧線圈接地的方式。　　(2)對于10kV及以上的系統，主要考慮降低設備絕緣水平，簡化繼電保護裝置，一般均采用中性點直接接地的方式。并采用送電線路全線架設避雷線和裝設自動重合閘裝置等措施，以提高供電可靠

咨詢熱線：137-0635-4419

產品詳情：

　　(1)對于630KVA/10KV系統，由于設備絕緣水平按線電壓考慮對于設備造價影響不大，為了提高供電可靠性，一般均采用中性點不接地或經消弧線圈接地的方式。

　　(2)對于10kV及以上的系統，主要考慮降低設備絕緣水平，簡化繼電保護裝置，一般均采用中性點直接接地的方式。并采用送電線路全線架設避雷線和裝設自動重合閘裝置等措施，以提高供電可靠性。

　　(3)20-60kV的系統，是一種中間情況，一般一相接地時的電容電流不很大，網絡不很復雜，設備絕緣水平的提高或降低對于造價影響不很顯著，所以一般均采用中性點經消弧線圈接地方式。

　　(4)1KV以下的電網的中性點采用不接地方式運行。但電壓為380/220V的系統，采用三相五線制，零線是為了取得機電壓，地線是為了安全。

　　干式變壓器分接開關調壓：

　　干式變壓器調壓方式有兩種:一是有載調壓，那個比較簡單，直接調整它的控制開關。二是無勵磁調壓，干式變壓器無勵磁調壓是通過調節變壓器本身的，連接片的布置方式也有兩種，有上下兩排，上面三個接點，下面三個接點，另一種是左右排列的，左右各三個。它每個接點是從高壓繞組上引出的。作用是用來調節高壓的輸入電壓的高低，正常放在三檔。

　　干式變壓器分接開關切換：

　　在切換分接開關時，應先將三相干式變壓器從高、低壓電網中退出運行，再拆除各側的連線和地線，方可切換分接開關，然后用直流電橋測量各相直流電阻。由于分接開關的接觸部分在運行中可能燒傷，而未用的分接頭長期浸在油中，很可能產生氧化膜等現象，容易造成切換分接頭接觸不良，故測量直流電阻很重要。
