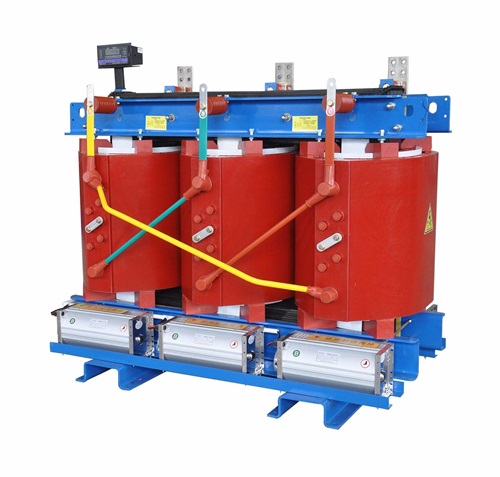

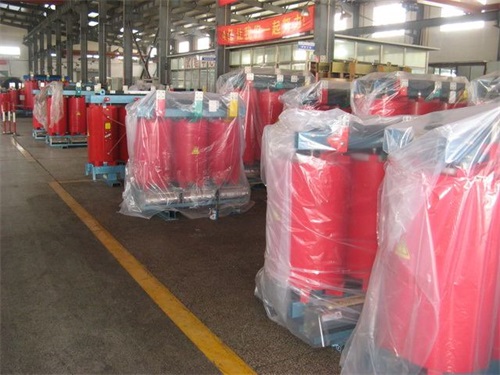

SCB13-400KVA/10KV/0.4KV干式變壓器

變壓器型號：SCB13-400KVA/10KV/0.4KV

變壓器規格：SCB13-400KVA/10KV/0.4KV

介紹摘要：　　繞組是變壓器運行時的主要發熱部件，按其高壓繞組和低壓繞組在鐵芯上的布置，有兩種基本形式：同心式和交疊式。同心式繞組根據繞制特點又可分為圓筒式、螺旋式、連續式和糾結式等幾種型式。　　1、圓筒式繞組：是簡單的一種繞組，它是用絕緣導線沿鐵芯高度方向連續繞制，繞制完第一層后.墊上層間絕緣紙?jiān)倮@第二層。這種繞組一般用于小容量變壓器的低壓繞組。　　2、

咨詢熱線：137-0635-4419

產品詳情：

　　繞組是變壓器運行時的主要發熱部件，按其高壓繞組和低壓繞組在鐵芯上的布置，有兩種基本形式：同心式和交疊式。同心式繞組根據繞制特點又可分為圓筒式、螺旋式、連續式和糾結式等幾種型式。

　　1、圓筒式繞組：是簡單的一種繞組，它是用絕緣導線沿鐵芯高度方向連續繞制，繞制完第一層后.墊上層間絕緣紙?jiān)倮@第二層。這種繞組一般用于小容量變壓器的低壓繞組。

　　2、螺旋式繞組：上述圓筒式繞組實際上也是螺旋式的，不過這里所講的螺旋式繞組，每匝并聯的導線數較多，是由多根絕緣扁導線沿著徑向并聯排列(一根壓一根)，然后沿鐵芯柱軸向高度像螺紋一樣一匝跟著一匝地繞制而成，一匝就像一個線盤。

　　螺旋式繞組當并聯導線太多時，就把并聯導線分成兩排，繞成雙螺旋式繞組。為了減小導線中的附加損耗，繞制螺旋式繞組時，并聯導線要進行換位。這種繞組一般為三相容量在800kVA以L、電壓在35kV以下的大電流繞組。

　　3、連續式繞組：連續式繞組是用扁導線連續繞制成若干線盤(也稱線餅)構成，相鄰線盤間的連接是交替地在繞組的內側和外側，都用繞制繞組的導線自然連接，沒有任何接頭。這種繞組應用范圍較大，一般用于三相容量為630kVA以上、電壓為3———110kV的繞組。

　　4、糾結式繞組：結式繞組的外形與連續式相似，主要不同的是，連續式繞組的每個線盤中電氣上相鄰的線匝是依次排列的，而糾結式繞組電氣上相鄰的線匝之間插入了繞組中的另一線匝，以便實際相鄰的匝間電位差增大。糾結式繞組焊頭多、繞制費時。采用糾結式繞組的目的是為了增加繞組的縱向電容，以便在過電壓時，起始電壓比較均勻地分布于各線匝之間。糾結式繞組一般用于電壓在110kV以上的高壓繞組。
