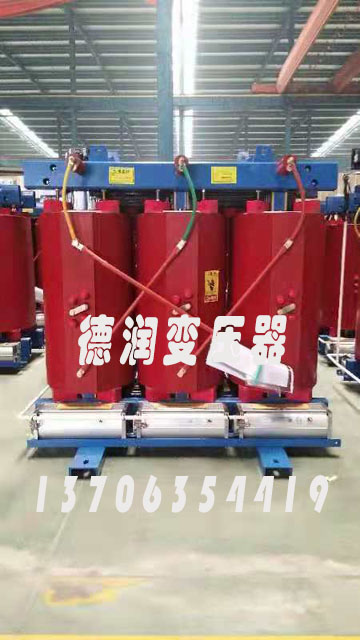

SCBH15-2000KVA/10KV/0.4KV非晶合金干式變壓器

　　SCBH15-2000KVA/10KV/0.4KV非晶合金干式變壓器是現代先進的環保型干試變壓器，空載損耗比GB/T10228表4減少75%，負載損耗比GB/T10228表4減少15%;SCBH15-2000KVA/10KV/0.4KV非晶合金干式變壓器具備免維護、抗寒濕、防火、防爆、局部放電量小、排熱能力強等優點，但凡如今應用一般干試變壓器的地方(包含機場、車站、城市軌道、多層建筑及發電站等)都可由非晶合金干試變壓器替代，可置于負荷中心、適應高密度負載的現代化大都市發展的需求。SCBH15-2000KVA/10KV/0.4KV非晶合金干式變壓器高壓線圈用H級高韌性絲包線繞制，低壓用銅泊繞制，真空壓力澆筑，鐵心由非晶合金帶材卷制而成，矩形截面、三框三柱式結構、旁注流過零序磁通，抗短路能力強。

　　SCBH15-2000KVA/10KV/0.4KV非晶合金干式變壓器特性

　　1、線圈選用銅導線盤繞或箔繞，以玻纖提高，環氧樹脂不加填料真空干燥除氣脫濕總體澆筑，沖擊韌性高，抗短路，抗沖擊能力強。

　　2、高壓繞組首尾端及中間分接抽頭選用銅嵌件預埋構造，鋼度好，便于調檔，美觀整齊。

　　3、鐵心采用優質晶粒取向冷扎硅鋼片疊制，45度全斜多臺階接縫。表層用樹脂絕緣涂層覆蓋，耐濕冷，防銹，減噪。

　　4、鐵心、夾件和線圈之間選用彈性件夾持，使線圈處在平穩卡緊情況，以降低噪音。

　　5、變壓器按自冷設計，總體澆筑的高(低)壓線圈筒壁內部預留有縱向通風道，可配置逼迫風冷設備(冷卻風機)，選用逼迫風冷設備后，可提高導出容積20%。

　　6、配有溫控器，在低壓線圈上方的預埋孔里擺放鉑電阻(Pt100)。以檢測變壓器繞阻溫度，啟停冷卻風機并設有故障報警、過熱報案和過熱跳閘作用，為干試變壓器提供可靠的過載保護裝置，進而提升干試變壓器運作安全性。

　　SCBH15-2000KVA/10KV/0.4KV非晶合金干式變壓器構造

　　鐵心：鐵心選用優質晶粒取向冷扎硅鋼片，三階全斜接縫構造，芯柱選用F級無緯帶捆扎，鐵心表面采用環氧樹脂包裹，減少了空載損耗，空載電流和鐵皮噪音，夾件和緊回件經獨特表層處理，使產品外觀質量擁有進一步提高。

　　溫控系統和風冷系統：選用散流頂吹式冷卻風機，該冷卻風機具備噪音小，氣壓高，外形美觀等優點，提升了變壓器的過載能力。溫控選用智能溫控儀，提升了變壓器運行安全穩定性。

　　維護機殼和出線母排：維護機殼對變壓器作進一步安全防護，防護等級有IP20、IP23等。機殼材料有鋁合金、冷軋板，不銹鋼等供用戶選擇。低壓出線用規范母線排出線，側出線和頂出線均可，也可為用戶設計獨特出線方法。

　　執行標準

　　1、GB1094.11-2007干試電力變壓器

　　2、GB/T10228-2008干試電力變壓器性能參數及要求

　　3、GB1094.10-2003電力變壓器第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙

　　4、JB/T10008-20046~500KV級變壓器聲級

　　5、JB/T56009-1998干試電力變壓器產品品質分等
