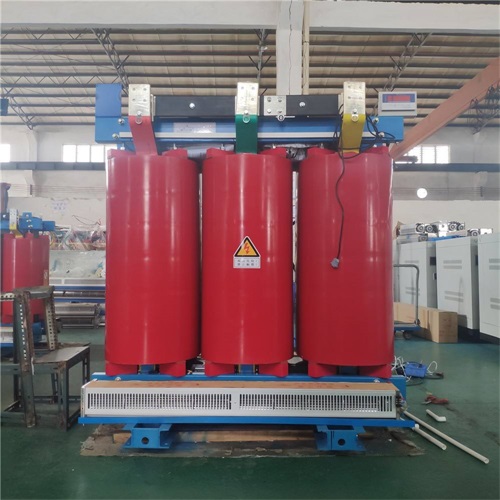

SCBH15-1600KVA/10KV/0.4KV非晶合金干式變壓器

　　SCBH15-1600KVA/10KV/0.4KV非晶合金干式變壓器適用于防火要求高、負載波動大及其污濁潮濕惡劣環境中。如：機場、發電站、冶金工作、醫院、多層建筑、購物廣場、住戶密集區及其石油化工、核電廠、核潛艇等特殊環境中。

　　SCBH15-1600KVA/10KV/0.4KV非晶合金干式變壓器特性

　　1.1較好的物理性能和節能特性：

　　非晶合金材料與硅鋼的分子結構完全不同更利于被磁化和去磁。其鐵芯片薄厚極薄，僅0.025mm，不到常見硅鋼片的1/10.疊片指數較低，它飽和磁通密度較低，三相變壓器磁通密度一般取1.25-1.35高斯，這類新材料用以變壓器鐵心，不但有較好的節能效益，并且有環保效益;節能等同于降低發電量和少建火電廠，從而降低發電站排放的CO2、SO2和氮氧化物等。具有高飽和磁感應強度、低損耗、低激慈電流、較好的溫度穩定性等優點。選用帶填料環氧樹脂真空澆注工藝，兼具SC(B)系列變壓器的所有特點。

　　1.2安全、環保、可靠的絕緣系統：

　　SCBH15-1600KVA/10KV/0.4KV非晶合金干式變壓器采用進口環保型帶填料環氧樹脂澆筑，具備阻燃、自熄等防火作用。不釋放有害氣體和物質，對人體沒有危害，對環境沒有污染，是新一代的環保產品。

　　1.3“三防”能力，沖擊韌性好，無開裂現象：

　　采用進口H級環氧樹脂真空狀態下澆筑，高純硅微粉作填料，熱膨脹系數貼近銅線(銅16×10-6/℃)，可以和銅線同步熱漲冷縮，抗拉強度達68MP。變壓器承擔短路電動力后不會有任何影響變壓器構造的狀況，大大提升了抗短路能力。該樹脂構造，具備防寒濕、防鹽霧、防霉菌“三防”作用，適用于各種極端的室內環境。

　　1.4堅固耐用：

　　SCBH15-1600KVA/10KV/0.4KV非晶合金干式變壓器是采用H級(溫度125K)阻燃等級的環氧樹脂來生產F級(溫度100K)變壓器，促使運作溫度遠在限定值下。

　　1.5運作穩定可靠、免維護：

　　進口環氧樹脂電氣性能優良;并采用特殊繞阻構造，玻璃網格布加強工藝，優良樹脂浸濕性，避免間隙存有，保證每臺商品出廠的局部放電量<5PC。帶填料樹脂具有更好的傳熱性，及時將線圈內部熱量傳導到表層，大空間變壓器選用徑向排熱氣道設計方案，變壓器能長期帶120~130%負載運作，逼迫風冷下能夠150%額定值運作。運作之中免維護，兼具SC(B)系列所有功能，是新一代高質量變壓器。

　　結構特征：

　　5.1獨特的瓷絕緣結構，選用MORA企業絕緣筒和高頻瓷器墊板，永不變形。

　　5.2高、低壓線圈選用杜邦NOMEX絕緣材料，并經VPI真空加壓設備數次預浸獨特配方的H級絕緣，數次烘焙固化后，外用高韌性絕緣材料密封，并高溫干固。高壓線圈選用沖擊韌性高，排熱條件好的回轉式構造。

　　5.3鐵心材料采用進口優質高導磁性能硅鋼片疊裝成的，選用去角工藝，步進式45°全斜構造，繞阻與鐵芯間選用彈性定位裝置，使變壓器具備較低的空載損耗和噪聲。鐵心表層經特殊工藝處理。鐵心由拉絲桿濕適當夾持，上、下夾件由拉板連接并和基座固定為一體，繞阻根據彈性墊板固定，緩沖結構可緩解繞阻的振動程度和降低噪音。

　　5.4引線端固定于繞阻上端，分接頭在繞阻中間，低壓線端子為板式導電排，并采用冷壓焊。

　　性能特點：

　　4.1排熱條件好，熱壽命長，過負荷能力強，在120%長期過負荷，IP45環境下無逼迫風冷，可長期超負荷運行。

　　4.2極高的安全及阻燃性能，在800℃高溫長期燃燒下五濃煙產生。

　　4.3很強的耐熱沖擊能力(可在-50℃下馬上加超負荷)。

　　4.4不錯的防水密封性，出色的憎水、防潮性。

　　4.5獨特的線圈構造和強場測算，使產品幾乎無局放產生。

　　4.6消耗低，節能效果優良，與SCB9系列干試變壓器相比空載損耗均值降低10%，負載損耗降低5%。

　　4.7壽命期后可輕易將絕緣材料和銅線分離回收利用，不破壞環境。
