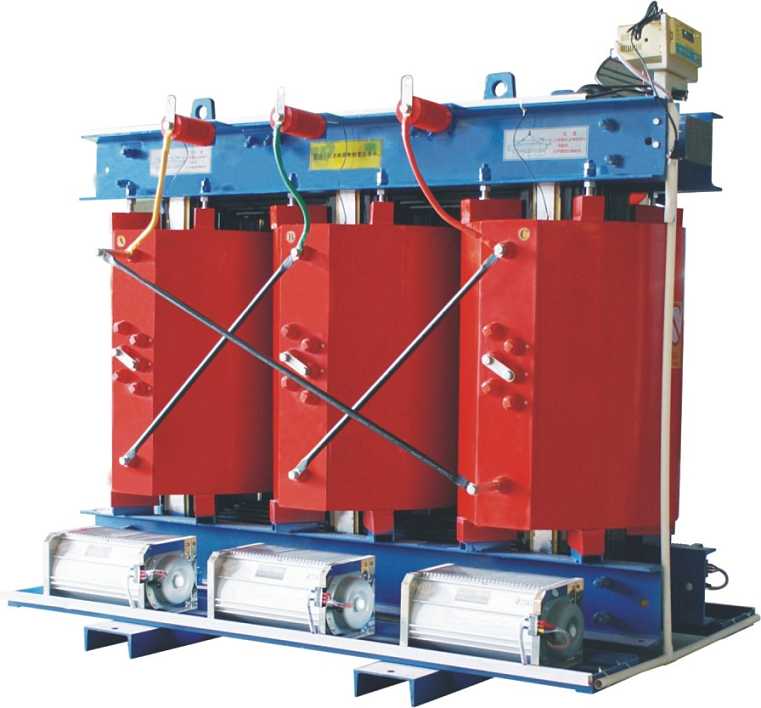

干式電力變壓器

　　1、干式電力變壓器的溫度控制系統

　　干式電力變壓器的安全運行和使用壽命，很大程度上取決于變壓器繞組絕緣的安全可靠。繞組溫度超過絕緣耐受溫度使絕緣破壞，是導致變壓器不能正常工作的主要原因之一，因此對變壓器的運行溫度的監測及其報警控制是十分重要的。

　　2、干式電力變壓器的防護方式

　　根據使用環境特征及防護要求，干式電力變壓器可選擇不同的外殼。通常選用IP23防護外殼，可防止直徑大于12mm的固體異物及鼠、蛇、貓、雀等小動物進入，造成短路停電等惡性故障，為帶電部分提供安全屏障。若須將變壓器安裝在戶外，則可選用IP23防護外殼，除上述IP20防護功能外，更可防止與垂直線成60°角以內的水滴入。但I(xiàn)P23外殼會使變壓器冷卻能力下降，選用時要注意其運行容量的降低。

　　3、干式電力變壓器的冷卻方式

　　干式電力變壓器冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)。自然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行;由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。

　　4、干式電力變壓器的過載能力

　　干式電力變壓器的過載能力與環境溫度、過載前的負載情況(起始負載)、變壓器的絕緣散熱情況和發熱時間常數等有關，若有需要，可向生產廠索取干變的過負荷曲線。 　　目前，我國樹脂絕緣干式電力變壓器年產量已達10000MVA，成為世界上干式電力變壓器產銷量最大的國家之一。隨著低噪(2500kVA以下配電變壓器噪聲已控制在50dB以內)、節能(空載損耗降低達25%)的SC(B)9系列的推廣應用，使得我國干式電力變壓器的性能指標及其制造技術已達到世界先進水平。 　　隨著干式電力變壓器的推廣應用，其生產制造技術也獲得長足發展，可以預測，未來的干式電力變壓器將在如下幾方面獲得進一步發展。 　　(1)節能低噪：隨著新的低耗硅鋼片，箔式繞組結構，階梯鐵芯接縫，環境保護要求，噪聲研究的深入，以及計算機優化設計等新材料、新工藝、新技術的引入，將使未來的干式電力變壓器更加節能、更加寧靜。 　　(2)高可靠性：提高產品質量和可靠性，將是人們的不懈追求。 　　(3)環保特性認證：以歐洲標準HD464為基礎，開展干式電力變壓器的耐氣候(C0、C1、C2)、耐環境(E0、E1、E2)及耐火(F0、F1、F2)特性的研究與認證。 　　(4)大容量：從50～2500kVA配電變壓器為主的干式電力變壓器，向10000～20000kVA/35kV電力變壓器拓展，隨著城市用電負荷不斷增加，城網區域變電所越來越深入城市中心區、居民小區、大型廠礦等負荷中心，35kV大容量的小區中心供電電力變壓器將獲廣泛應用。 　　(5)多功能組合：從單一變壓器向帶有風冷、保護外殼、溫度計算機接口、零序互感器、功率計量、封閉母線及側出線等多功能組合式變壓器發展。 　　(6)多領域發展：從以配電變壓器為主，向發電站廠用變壓器、勵磁變壓器、地鐵牽引整流變壓器、大電流電爐變壓器、核電站、船用及采油平臺用等特種變壓器及多用途領域發展。其中，用于城市地鐵及軌道交通的干式牽引變壓器，電壓有10、20和35kV三個等級，容量有800、2500和3300kVA，為減少諧波污染，從12脈波整流發展到24脈波整流;舉世矚目的長江三峽世界最大的840000kW發電機的勵磁變壓器，已由順特廠研制成功，并通過了國家驗收。 　　可以預言，21世紀的配電變壓器將屬于性能優越、低噪聲及節能的樹脂絕緣干式電力變壓器。

　　干式電力變壓器技術參數

　　1、使用頻率：50 / 60HZ ; 　　2、空載電流：< 4 % ; 　　3、耐壓強度：2000V / min無擊穿;測試儀器：YZ1802 耐壓試 驗儀(20mA ) ; 　　4、絕緣等級：F級(特殊等級可定制); 　　5、絕緣電阻：≥2M歐姆測試儀器：ZC25B 一4 型兆歐表<1000 V ); 　　6、連接方式：Y/Y 、△/Y0 、Yo/△，自耦式(可選); 　　7、線圈允許溫升：I00K; 　　8、散熱方式：自然風冷或溫控自動散熱; 　　9、噪音系數：≤30dB 　　工作環境 　　O - 4O ℃ ，相對濕度< 80 % 　　海拔高度：不超過2500 米。 　　避免遭受雨水、濕氣、高溫、高熱或直接日照。其散熱通風孔與周邊物體應有不小于40cm 的距離。 　　防止工作在腐蝕性液體、或氣體、塵埃、導電纖維或金屬細屑較多的場所。 　　防止工作在振動或電磁干擾場所。 　　避免長期倒置存放和運輸，不能受強烈的撞擊。

　　干式電力變壓器接線方式

　　1、短接變壓器的“輸入”與“輸出”接線端子用兆歐表測試其與地線的絕緣電阻。1000V兆歐表測量時，阻值大于2M歐姆。 　　2、變壓器輸入、輸出電源線截面配線應滿足其電流值大小的要求;按照2-2.5A/min2電流密度配置為宜。 　　3、輸入、輸出三相電源線應按變壓器接線板母線顏色黃、綠、紅分別接A 相、B 相、C 相，中性零線應與變壓器壓器中性零線相接，接地線與變壓器外殼(如變壓器有機箱應與箱體地線標志對應相連接)。 　　檢查輸入輸出線，確認正確無誤。 　　4、先空載通電，觀察測試輸入輸出電壓符合要求。同時觀察機器 　　內部是否有異響、打火、異味等非正常現象，若有異常,請立即斷開輸入電源。 　　5、當空載測試完成且正常后，方可接入負載。

　　干式電力變壓器的過載能力

　　干式電力變壓器的過載能力與環境溫度、過載前的負載情況(起始負載)、變壓器的絕緣散熱情況和發熱時間常數等有關，若有需要，可向生產廠索取干變的過負荷曲線。 　　如何利用其過載能力呢?筆者提出兩點供參考： 　　(1)選擇計算變壓器容量時可適當減小：充分考慮某些軋鋼、焊接等設備短時沖擊過負荷的可能性--盡量利用干式電力變壓器的較強過載能力而減小變壓器容量;對某些不均勻負荷的場所，如供夜間照明等為主的居民區、文化娛樂設施以及空調和白天照明為主的商場等，可充分利用其過載能力，適當減小變壓器容量，使其主運行時間處于滿載或短時過載。 　　(2)可減少備用容量或臺數：在某些場所，對變壓器的備用系數要求較高，使得工程選配的變壓器容量大、臺數多。而利用干變的過載能力，在考慮其備用容量時可予以壓縮;在確定備用臺數時亦可減少。變壓器處于過載運行時，一定要注意監測其運行溫度：若溫度上升達155℃(有報警發出)即應采取減載措施(減去某些次要負荷)，以確保對主要負荷的安全供電。
