干式變壓器繞組故障判斷
作者:干式變壓器廠 日期:2020-07-04 人氣:1102

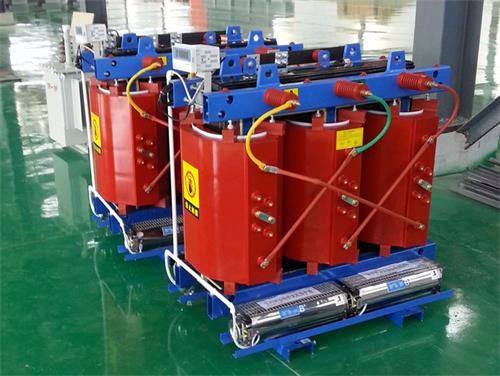

干式變壓器的內部結構主要有繞組和鐵芯組成的,在干式變壓器運行的時候會因為各種因素的影響,導致干式變壓器繞組故障,影響干式變壓器的運行。那么關于干式變壓器繞組故障我們一般如何進行檢測和判斷呢?下面一起來學習一下。
干式變壓器繞組故障檢測:
1、用萬用表電阻檔檢查繞組的通斷,排除開路故障。如果每個繞組都是通路,基本可判斷繞組中的導體是導通的。
2、用輸入低電壓的方法,簡易排除繞組短路故障。
找一個交流低壓(6V或12V)隔離變壓器和一個1A保險管(視待測變壓器的功率大小選擇保險管電流值),把隔離變壓器的輸出電壓通過保險管與待測變壓器的輸入繞組連接,然后接通電源。
a、若保險立即燒毀,則可斷定變壓器繞組內部有短路故障-----損壞,不能使用。
b、若保險正常,可等待10分鐘,觀察變壓器的溫升。溫升很快,達到手感覺得很燙,可判斷初級繞組可能有匝間短路現象-----損壞,不能使用。
c、若保險正常,溫升不大,可測量次級繞組的空載電壓。測量值不符合變壓器的變比,說明次級繞組有可能有再見短路現象-----損壞,不能使用。
d、若保險正常,溫升不大,測量次級繞組的空載電壓值符合變壓器的變比,說明次級繞組良好-----可以使用。
只有通過上述所有試驗后,才能在干式變壓器上施加額定電壓和額定負載,以檢驗干式變壓器工作狀態。
干式變壓器繞組是否變形主要有以下三種方式來判斷的。
1)為了正確判斷干式變壓器變形,首先在干式變壓器出廠、安裝時測量繞組變形的原始數據,留下“指紋"便于以后比較。試驗項目盡量好齊全,短路阻抗值、專用儀器和頻響法等。
2)當繞組短路事故后,除測量變形外應進行一些常規試驗和特殊試驗,還要結合短路電流大小和短路時間長短,進行綜合分析,判斷干式變壓器繞組變形情況。
3)頻響法判斷干式變壓器變形時,除根據三相繞組的頻響特征是否一致外,還應根據繪出的三相波形間的相關系數R值,R值大于1.0,則說明變形不明顯,R值小于1.0,則應引起注意。
通過對以上內容的掌握,我們知道干式變壓器的繞組故障是在運行過程中容易受電壓、電流的影響,易產生開路、匝間短路故障。以上是進行干式變壓器繞組故障檢測的方法,希望能夠幫助大家。
