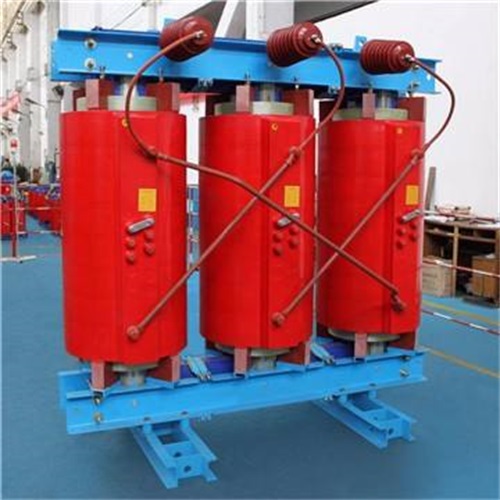

SCB11-100KVA干式變壓器結構
作者:干式變壓器廠 日期:2020-10-20 人氣:907
SCB11-100KVA干式變壓器具有廣泛的使用領域,尤其適合使用在防火要求高的場所,如礦井、油田、地鐵、發電廠、學校、醫院、商業中心、高層建筑及一切戶內配置系統中。
結構特征
◆ 鐵芯
鐵芯采用高導磁優質晶粒取向冷扎硅鋼片,45°全斜步進接縫,鐵芯采用特殊的方管拉板結構,芯柱采用絕緣帶綁扎,鐵芯表面采用特殊樹脂涂覆以防潮防銹,有效降低了空載損耗、空載電流和鐵芯噪音。
安全,難燃防火,無污染,可直接安裝在負荷中心。
免維護、安裝簡便、綜合運行成本低。
防潮性能好,可在100%濕度下正常運行,停運后不經預干燥即可投入運行。
損耗低、局部放電量低、噪音小、散熱能力強,配備有完善的溫度保護控制系統,為變壓器安全運行提供可靠保障。
可靠性高。據對已經投入運行的產品的運行研究,產品的可靠性指標已經達到國際先進水平。
◆ 箔式線圈
低壓繞組采用整段銅箔,連同F(xiàn)級的匝絕緣在專用低壓箔繞機上繞制。箔式線圈較好地解決了低電壓,大電流線圈線繞產品短路應力大,安
匝不平衡,散熱效果差,存在繞制螺旋角,人工焊接質量不穩定的突出問題。同時我公司繞組端部用樹脂灌封,固化成形,防潮防污。
◆ 溫控裝置
變壓器采用BWDK系列信號溫度計,測溫元件埋設在低壓線圈上半部,可自動檢測并巡回顯示三相線圈各自的工作濕度。并且有超溫報警和跳閘功能。
公司的質量方針是:“顧客的滿意,是德潤的追求。”堅持質量,用戶至上,以質興業,以優取勝,愿為廣大用戶設計制造各種要求的變壓器,以求共同發展。

◆ 鐵芯
鐵芯采用高導磁優質晶粒取向冷扎硅鋼片,45°全斜步進接縫,鐵芯采用特殊的方管拉板結構,芯柱采用絕緣帶綁扎,鐵芯表面采用特殊樹脂涂覆以防潮防銹,有效降低了空載損耗、空載電流和鐵芯噪音。
安全,難燃防火,無污染,可直接安裝在負荷中心。
免維護、安裝簡便、綜合運行成本低。
防潮性能好,可在100%濕度下正常運行,停運后不經預干燥即可投入運行。
損耗低、局部放電量低、噪音小、散熱能力強,配備有完善的溫度保護控制系統,為變壓器安全運行提供可靠保障。
可靠性高。據對已經投入運行的產品的運行研究,產品的可靠性指標已經達到國際先進水平。
◆ 箔式線圈
低壓繞組采用整段銅箔,連同F(xiàn)級的匝絕緣在專用低壓箔繞機上繞制。箔式線圈較好地解決了低電壓,大電流線圈線繞產品短路應力大,安
匝不平衡,散熱效果差,存在繞制螺旋角,人工焊接質量不穩定的突出問題。同時我公司繞組端部用樹脂灌封,固化成形,防潮防污。
◆ 溫控裝置
變壓器采用BWDK系列信號溫度計,測溫元件埋設在低壓線圈上半部,可自動檢測并巡回顯示三相線圈各自的工作濕度。并且有超溫報警和跳閘功能。
公司的質量方針是:“顧客的滿意,是德潤的追求。”堅持質量,用戶至上,以質興業,以優取勝,愿為廣大用戶設計制造各種要求的變壓器,以求共同發展。
