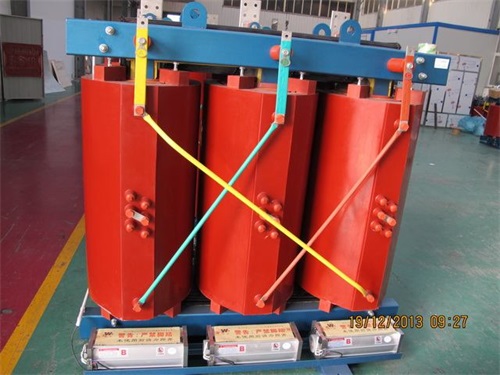

SCB12-630KVA/10KV/0.4KV干式變壓器
作者:干式變壓器廠 日期:2020-11-13 人氣:786
S12系列干式變壓器根據不同的使用環境,可配置不同防護等級的外殼或不配置外殼。它可作為油浸式變壓器的更新?lián)Q代產品,適用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。
1、安裝前應閱讀本說明書,產品銘牌,產品外形尺寸圖以及99D268干式變壓器安裝國家標準圖集,了解產品重量,安裝方法等內容,準備好相應的起吊設備和工具。
2、產品安裝時,離開墻壁和其他障礙物500mm以上,相鄰變壓器之間有500mm以上的距離。
3、變壓器帶電導體對地的小安全距離應符合GB10237電力變壓器絕緣水平和絕緣試驗外絕緣的空氣間隙的規定。
4、安裝變壓器的地基應預埋地腳螺栓,螺栓位置參照變壓器的外形圖,與變壓器的底座安裝孔相對應,并將變壓器固定牢固。出廠時配有小車輪的變壓器,變壓器就位后應將小車輪卸下并按前述方法固定。
5、當變壓器拆卸成幾部分并分別包裝時,用戶應將產品拆卸一覽表所示所有零部件及緊固件全部安裝到位,恢復產品外形圖所示整體外形。
6、用戶在連接產品進出線時,應將電纜或母線支撐夾持牢固,避免產品的接線端子承受過大的拉、壓應力。

2、產品安裝時,離開墻壁和其他障礙物500mm以上,相鄰變壓器之間有500mm以上的距離。
3、變壓器帶電導體對地的小安全距離應符合GB10237電力變壓器絕緣水平和絕緣試驗外絕緣的空氣間隙的規定。
4、安裝變壓器的地基應預埋地腳螺栓,螺栓位置參照變壓器的外形圖,與變壓器的底座安裝孔相對應,并將變壓器固定牢固。出廠時配有小車輪的變壓器,變壓器就位后應將小車輪卸下并按前述方法固定。
5、當變壓器拆卸成幾部分并分別包裝時,用戶應將產品拆卸一覽表所示所有零部件及緊固件全部安裝到位,恢復產品外形圖所示整體外形。
6、用戶在連接產品進出線時,應將電纜或母線支撐夾持牢固,避免產品的接線端子承受過大的拉、壓應力。
