干式變壓器繞組結構詳情

作者:干式變壓器廠   日期:2021-05-08  人氣:941

  干式變壓器是有很多的繞組的,干式變壓器內部的繞組有很多,各個繞組的功能和效率也是不一樣的,在進行干式變壓器的各種的繞組連接的時候必須要搞清楚干式變壓器繞組的結構。干式變壓器繞組的結構您了解哪些呢?我們和干式變壓器廠的小編了解一下干式變壓器繞組的結構吧:

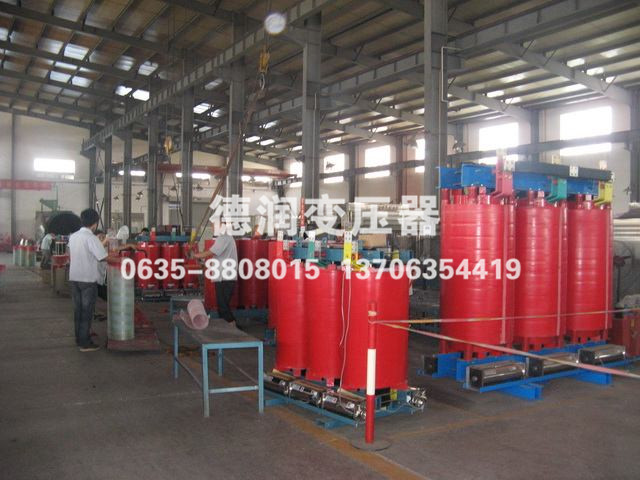

干式變壓器

  a)普通干式變壓器繞組結構型式。干式變壓器按其每相繞組數分,有雙繞組、三繞組或更多繞組的型式。三繞組干式變壓器在每個鐵芯柱上同心排列著三個繞組,即高壓繞組、中壓繞組、低壓繞組。升壓干式變壓器常用于功率流向由低壓繞組傳送到高壓電網和中壓電網,其繞組布置為中壓繞組靠近鐵芯,高壓繞組在外層,低壓繞組處于中壓繞組與高壓繞組之間。降壓干式變壓器結構為低壓繞組靠近鐵芯,中壓繞組處于低壓繞組與高壓繞組之間,高壓繞組仍放在外層,常用于功率流向由高壓傳送至中壓和低壓。???600MW機組的啟動兼備用干式變壓器,當高壓和兩級中壓(17.5kV與3kV)繞組均為Y接線時,為提供干式變壓器三次諧波電流通路,保證主磁通接近于正弦波,改善電動勢的波形,常在該干式變壓器上設有第四個Δ接線的繞組,即成為四繞組的干式變壓器。

  ?(b)分裂干式變壓器繞組結構型式。大容量機組(單機200MW及以上)的廠用電系統,當只采用6kV一級廠用高壓時,為安全起見,主要廠用負荷需由兩路供電而設置兩段母線,這時常采用分裂低壓繞組干式變壓器,簡稱分裂干式變壓器。它有一個高壓繞組和兩個低壓繞組,兩個低壓繞組稱為分裂繞組。實際上這種干式變壓器是一種特殊結構的三繞組干式變壓器。???分裂繞組干式變壓器的結構特點是,繞組在鐵芯上的布置應滿足兩個要求:①兩個低壓分裂繞組之間應有較大的短路阻抗:②每—分裂繞組與高壓繞組之間的短路阻抗應較小,且應相等。

  ? (c)自耦干式變壓器繞組結構型式。自耦干式變壓器常在某些大型發電廠、變電所中應用,用于連接電壓級差不大的兩個高壓統。?自耦干式變壓器的工作原理與普通干式變壓器有所不同。自耦干式變壓器的兩個繞組之間不僅有磁的聯系,而且還有電路上的直接聯系。高壓繞組由公共繞組(低壓繞組)和串連繞組構成。通過自耦干式變壓器傳輸的功率也由兩部分組成,一部分是通過串聯繞組由電路直接傳輸,另一部分通過公共繞組由電磁感應傳輸。為了消除三次諧波,以及減小自耦干式變壓器的零序阻抗以穩定中性點電位,在三相自耦干式變壓器中,除公共繞組和串連繞組外,一般還增沒了一個接成三角形的第三繞組。第三繞組與公共繞組、串連繞組之間只有磁的聯系,沒有電路上的直接聯系。???自耦干式變壓器第三繞組通常制成低壓6———35kV,除用于消除三次諧波外.還可用于對附近地區供電,或者用于連接調相機或補償電容器等。

  干式變壓器的繞組有很多,功能也是不一樣的,因此結構也不一樣。對于干式變壓器繞組使用的時候要注意,不懂的問題請咨詢我們的專業人員。
