干式變壓器"預埋法"

作者:干式變壓器廠   日期:2021-06-04  人氣:895

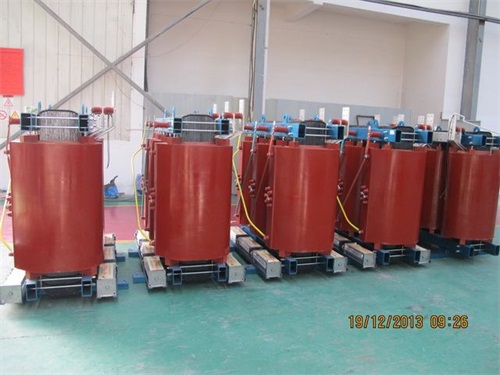

  對于變壓器有的時候甚至會起到起到事半功倍的目的,那么怎樣改進繞組,提高卷鐵心變壓器的工作效率呢?由于上述兩種繞制方法都存在一定的缺陷,我公司在總結前兩種方法經驗的基礎上,采用引線"預埋法"繞制低壓繞組取得了較好的效果,現介紹如下:


  卷鐵心變壓器其中的關鍵技術是繞組的繞制問題。旋轉的低壓內紙桶將紙包扁導線經過鐵心窗口纏繞其上,由于窗口高度的限制,低壓繞組的引線出頭會比較麻煩,特別是容量較大的繞組,因其導線并繞根數多、截面積大而顯得更加困難。目前行業上普遍采用兩種方法:一種方法是將引線出頭成S彎后再從中間打折,這樣引線出頭就可以沿著圓周方向隱藏于繞線齒盤開好的槽內。

  (1)繞組設計時,給出預留的引線長度。

  (2)制作臨時端絕緣3根,其長度應為實際端絕緣尺寸減去引線的預留長度。

  (3)選擇好位置,將線頭固定在驅動齒輪上,放上臨時端絕緣繞線,繞組的第一匝不作固定,從第二匝開始即調整好尺寸進行固定。繞制第二、第三匝時在引線實際出頭部位預留兩根白布帶至繞組的端部,然后每隔120mm放置一根布帶以備收緊之用。無論單層或雙層的末頭都與起頭同樣處理。

  (4)繞組成型后,取掉臨時端絕緣,抽出繞組首匝,逐根彎成型后在彎處上下15mm內包扎單根引線,再將并繞導線包在一起,其包扎順序為:

  ①皺紋紙半疊繞兩層尾部粘牢;

  ②聚脂薄膜半疊一層尾部粘牢;

  ③雙拼雙疊、三拼雙疊等多根導線的,扁導線之間須墊一張DMD紙,第一匝與第二匝起始接觸點還需整墊DMD紙槽一張,紙槽的長度應為整個線匝寬度的2.5倍,用緊縮帶半疊一層尾部粘牢。

  (5)放上端絕緣,用白布帶將其與首匝綁扎好。

  (6)將第一匝導線輕輕送入原位,逐根收緊預置的白布帶,應確認其收緊到位。

  這種方法優點是操作簡便、速度快,缺點是浪費窗口。由于窗口尺寸的增加將會使產品成本增加很多,因此行業上很少有廠家使用。這種方法優點是整體一次成型,機械強度較好;缺點是起落頭需要兩次成型(一次是繞線時,一次是引線裝配時重新調整),這樣就需要較長時間制作引線頭,而且導線經過兩次彎曲后應力較大,易造成損傷甚至斷裂,對較大容量的變壓器顯得尤為困難。第二種方法是將繞組出頭直接成型后穿出繞線齒盤,覆在齒輪的外側,然后直接繞線。
