區分干式變壓器和油式變壓器

作者:干式變壓器廠   日期:2021-06-11  人氣:1231

  變壓器分為干式變壓器和油式變壓器,他們之間是有著很多的區別和聯系的,其中各種的原理,功能,性能上都是不一樣的,因此他們之間的用途也是不一樣的。


  從概念上講,自然空冷時,變壓器可在額定容量下長期連續運行。強迫風冷時,變壓器輸出容量可提高50%。適用于斷續過負荷運行,或應急事故過負荷運行;由于過負荷時負載損耗和阻抗電壓增幅較大,處于非經濟運行狀態,故不應使其處于長時間連續過負荷運行。

  這是干式變壓器的為典型的特征;適用于交流50(60)Hz,三相大額定容量2500kVA(單相大額定容量833kVA,一般不推薦使用單相變壓器),可在戶內(外)使用,容量在315kVA 及以下時可安裝在桿上,環境溫度不高于40℃,不低于-25℃,高日平均溫度30℃,高年平均溫度20℃,相對濕度不超過90%(環境溫度25℃),海拔高度不超過1000m。這是油式變壓器的為明顯的特征,除了這些區別之外還會有設么樣的區別和聯系呢?

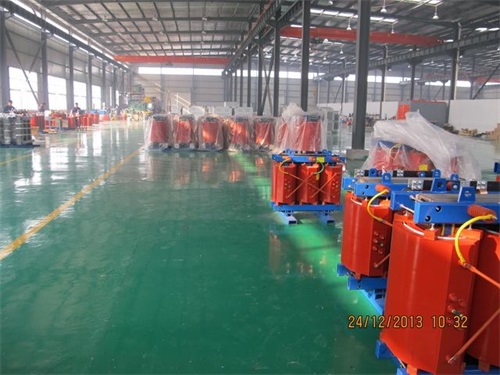

  干式變壓器

  他們相同的地方是都是電力變壓器,都會有作磁路的鐵芯,作電路的繞組。而大的區別是在“油式”與“干式”。也就是說兩者的冷卻介質不同,前者是以變壓器油(當然還有其它油如β油)作為冷卻及絕緣介質,后者是以空氣或其它氣體如SF6等作為冷卻介質。油變是把由鐵芯及繞組組成的器身置于一個盛滿變壓器油的油箱中。

  干變常把鐵芯和繞組用環氧樹脂澆注包封起來,也有一種現在用得多的是非包封式的,繞組用特殊的絕緣紙再浸漬專用絕緣漆等,起到防止繞組或鐵芯受潮。(又因為兩者因工藝、用途、結構方面的分類方法不同派生出不同的類別,所以我們從狹義的角度來說)就產量和用量來說,目前干變電壓等級只作到35kV,容量相對油變來說要小,約作到2500kVA.又由于干變制造工藝相對同電壓等級同容量的油變來說要復雜,成本也高。

  所以目前從用量來說還是油變多。但因干變的環保性,阻燃、抗沖擊等等優點,而常用于室內等高要求的供配電場所,如賓館、辦公樓、高層建筑等等。如果你只是變壓器用戶,了解這些應該夠了”

  要具體說他們的區別的話可以分為

  外觀

  封裝形式不同,干式變壓器能直接看到鐵芯和線圈,而油式變壓器只能看到變壓器的外殼;

  引線形式不同

  干式變壓器大多使用硅橡膠套管,而油式變壓器大部分使用瓷套管;

  容量及電壓不同

  干式變壓器一般適用于配電用,容量大都在1600KVA以下,電壓在10KV以下,也有個別做到35KV電壓等級的;而油式變壓器卻可以從小到大做到全部容量,電壓等級也做到了所有電壓;我國正在建設的特高壓1000KV試驗線路,采用的一定是油式變壓器。

  絕緣和散熱不一樣

  干式變壓器一般用樹脂絕緣,靠自然風冷,大容量靠風機冷卻,而油式變壓器靠絕緣油進行絕緣,靠絕緣油在變壓器內部的循環將線圈產生的熱帶到變壓器的散熱器(片)上進行散熱。

  適用場所

  干式變壓器大多應用在需要“防火、防爆”的場所,一般大型建筑、高層建筑上易采用;而油式變壓器由于“出事”后可能有油噴出或泄漏,造成火災,大多應用在室外,且有場地挖設“事故油池”的場所。

  對負荷的承受能力不同

  一般干式變壓器應在額定容量下運行,而油式變壓器過載能力比較好。

  造價不一樣 對同容量變壓器來說,干式變壓器的采購價格比油式變壓器價格要高許多。

  干式變壓器型號一般開頭為SC(環氧樹脂澆注包封式)、SCR(非環氧樹脂澆注固體絕緣包封式)、SG(敞開式)

  以上是干式變壓器和油式變壓器的為基本的特征,他們之間是有著區別和聯系的,在使用上要注意區分。它們之間的各種的關系要正確去區分,使用的時候才能夠把握到佳的效果!
