電力變壓器規格及構成

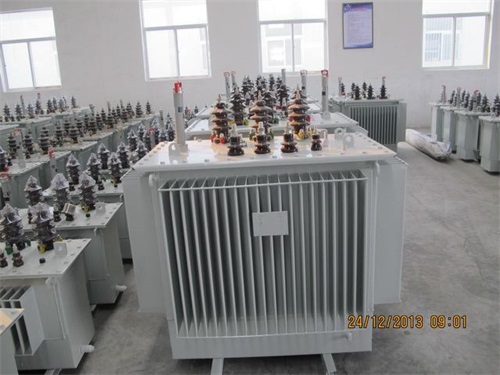

　　通常的電力變壓器大部分為油浸式，鐵芯和繞組都浸放在盛滿變壓器油的油箱之中，各繞組的端點通過絕緣套管而引至油箱的外面，以便與外線路連接。因此，電力變壓器主要由五個部分組成：

　　1、鐵芯;

　　2、帶有絕緣的繞組;

　　3、變壓器油;

　　4、油箱;

　　5、絕緣套管。

　　鐵芯：電力變壓器的鐵芯是電力變壓器的磁路。由于電力變壓器鐵芯中的磁通為一交變磁通，為了減小渦流損耗，電力變壓器的鐵芯用電工鋼片疊成。

　　繞組：按照繞組在鐵芯中的排列方法分類，電力變壓器可分為鐵芯式和鐵殼式兩類。電力變壓器繞組的基本形式有同芯式和交疊式兩種，鐵芯式電力變壓器常用同芯式繞組，鐵殼式電力變壓器常用交疊式繞組。

　　變壓器油：電力變壓器油的作用是雙重的：1、可以增強絕緣;2、鐵芯和繞組中由于損耗而發出熱量，通過油在受熱后的對流作用把熱量傳送到鐵箱表面，再由鐵箱表面散到四周。

　　油箱：油箱的作用是為了減少油與空氣的接觸面積以降低油的氧化速度和侵入變壓器的水分;

　　絕緣套管：絕緣套管由中心導電銅桿與瓷套等組成。

　　二、電力變壓器的作用是什么?

　　電力變壓器是發電廠和變電所的主要設備之一。電力變壓器的作用是多方面的不僅能升高電壓把電能送到用電地區，還能把電壓降低為各級使用電壓，以滿足用電的需要?？傊?，升壓與降壓都必須由電力變壓器來完成。在電力系統傳送電能的過程中，必然會產生電壓和功率兩部分損耗，在輸送同一功率時電壓損耗與電壓成反比，功率損耗與電壓的平方成反比。利用變壓器提高電壓，減少了送電損失。

　　三、電力變壓器型號含義

　　例如：SCR9-500/10，S11-M-100/10

　　S-三相，C-澆注成型(干式變壓器)，9(11)-設計序號，500(100)-容量(KVA)，10-額定電壓(KV)，M-密閉，R-為卷繞鐵芯。
